Nguyên lý của phương án làm mát bằng tấm Cooling Pad

1. NGUYÊN LÝ HOẠT ĐỘNG

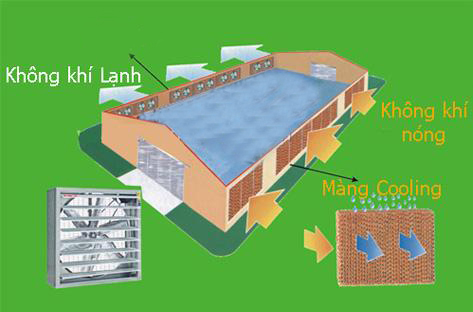

Hệ thống làm mát bằng tấm trao đổi nhiệt Cooling Pad là sự kết hợp giữa quạt thông gió với tấm làm mát dạng tổ ong (Cooling Pad), thông qua nguyên lý áp suất âm (tùy theo hiện trạng thực tế nhà xưởng, tính toán số lần trao đổi khí và lượng khí cần trao đổi để qui ra số quạt cần lắp đặt) làm không khí trong phòng bị hút ra và gió từ bên ngòai sẽ tự động tràn vào phòng. Không khí bị hút ra sẽ kéo theo nhiệt độ và bụi bẩn trong phòng ra ngòai; không khí từ ngoài xuyên qua tấm Cooling Pad, do tấm Cooling Pad được tưới ướt bởi nước, nên khi không khí đi qua, nước làm hạ nhiệt độ của khí vào làm nhiệt độ trong phòng có thể giảm được từ 5 đến 7°C so với nhiệt độ ngòai trời. Hệ thống làm mát bằng Cooling Pad thích hợp cho nhu cầu làm mát nhà xưởng như các nhà xưởng ngành dệt, ngành may mặc, giày da, điện tử, ngành chăn nuôi gia súc, v.v…

2. CẤU TẠO

Hệ thống bao gồm 3 phần chính

• Phần phên giải nhiệt được ghép từ các tấm cooling pad khổ tiêu chuẩn là 1800x600x60 mm, hay các khổ khác tùy theo kết cấu của nhà xưởng hay nhà vườn. Bên ngoài là các máng inox 304 để liên kết và cố định các tấm cooling pad lại, bên trên là một ống nước PVC được khoan lỗ theo tiêu chuẩn để nước chảy xuống các tấm cooling pad

• Phần quạt hút , được lắp đặt ở phía đối diện với phên giải nhiệt, quạt hút này tùy thuộc vào diện tích phòng hay công suất của quạt để đảm bảo hiệu xuất làm mát là tốt nhất, tránh tình trạng công suất quạt quá lớn gây lãng phí và có thể hút nước vào bên trong . Hay cũng tùy thuộc vào kết cấu của phòng mà sử dụng loại quạt treo tường khung vuông hay loại quạt composite



• Phần hệ thống bơm và đường ống cấp nước cho các tấm cooling pad,  đường dây điện cho hệ thống quạt hút. Hệ thống được bố trí  ở vị trí thích hợp để đảm bảo đơn giản cho vận hành thao tác và sử lý sự cố nếu phát sinh sự cố

3. ĐẶC ĐIỂM

Hệ thống làm mát bằng tấm cooling pad ngoài  khả năng giảm nhiệt độ, còn có thể giảm thiểu lượng bụi bẩn tồn đọng trong xưởng sản xuất, thay thế bằng không khí sạch bên ngoài . Lắp đặt dễ dàng, độ thẩm mỹ cao, độ ồn thấp, lưu lượng gió lớn tiết kiệm điện năng, kinh phí đầu tư thấp.

Hệ thống làm mát bằng tấm cooling pad phải được thiết kế và tính toán để đảm bảo hiệu xuất làm mát cao nhất, nếu xưởng hay phòng quá kín hay quá hở đều làm giảm hiệu xuất của hệ thống.
