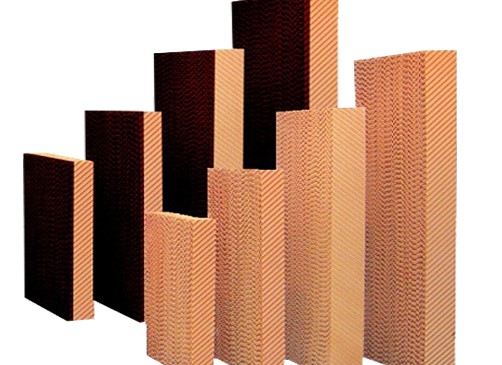

Cooling pad (hay còn gọi là tấm làm mát) là một tấm màng hình khối chữ nhật được thiết kế với các rãnh hòng tiếp xúc với nước và giữ nước lại. Thành phần chính của tấm màng này được chiết xuất trực tiếp từ vỏ cây (giúp cây giữ nước và hạ nhiệt) nên chúng thẩm thấu nước khá nhanh, nước khi đi qua tấm màng sẽ được hạ nhiệt và làm lạnh tự nhiên. .
2. Vai trò của Cooling Pad
Cooling Pad là bộ phận chính hay còn được xem là “trái tim” của máy làm mát không khí, chính là bộ phận trao đổi nhiệt, có khả năng chuyển đổi không khí nóng thành luồng không khí mát lạnh khi thổi ra cửa gió, tạo ra làn gió mát hơn so với không khí xung quanh. Ngoài ra tấm làm mát còn có thể lọc sạch bụi bẩn và khử mùi.
3. Cấu tạo và nguyên lý hoạt động của Cooling Pad
Thành phần chính cấu tạo nên tấm Cooling Pad là giấy nguyên liệu và keo nguyên liệu.
Trên bề mặt của cooling pad là hàng nghìn những lỗ nhỏ li ti vừa đảm nhận vai trò thấm nước, vừa giúp không khí có thể dễ dàng đi qua và trở lại vào không gian. Chính vì thế, cấu trúc của cooling pad được tối ưu như sau:
+ Cấu trúc tổ ong của tấm làm mát không khí giúp không khí đi ra được “bẻ nhỏ” hơn và lọc giữ lại những phần tử bụi bẩn trên bề mặt.
+ Chất liệu tấm làm mát có khả năng thấm nước lạnh, đây chính là yếu tố giúp không khí khi đi qua tấm này được làm mát hơn so với không khí xung quanh.
4. Thông tin chi tiết về tấm Cooling Pad
Tấm làm mát cooling pad được ứng dụng trong các hệ thống điều hòa, làm mát không khí và thông gió. Được chế tạo từ các vật liệu hợp chất cao phân tử có độ bền siêu việt. Do có nguồn gốc thiên nhiên nên tấm làm mát đảm bảo các tiêu chí thân thiện môi trường, tấm cooling pad có thể điều chỉnh độ ẩm, làm giảm nhiệt độ đến 10 oC so với nhiệt độ môi trường bên ngoài nhà xưởng. Khả năng thanh lọc không khí, đảm bảo chất lượng không khí trong môi trường lao động.
4.1 Tấm làm mát và các ưu điểm thiết kế
Tấm giấy làm mát cooling pad được thiết kế và chế tạo cho khả năng chịu nước siêu bền, khả năng thấm nước cao, giấy gợn sóng với sự kết nối không gian bên trong kiểu tổ ong, làm tăng khả năng tiếp xúc, cọ sát, va chạm khi dòng không khí lưu thông. Do đó, làm tăng hiệu suất trao đổi nhiệt so với diện tích của nó. Nước được phân bố đều theo đường dẫn khắp bề mặt tấm cooling pad. Vì vậy, khi dòng không khí khô nóng di chuyển ngang qua tấm làm mát cooling pad, nước sẽ hấp thụ nhiệt của dòng khí này và tạo ra một quy trình trao đổi nhiệt mạnh mẽ. Điều này giúp giảm nhiệt độ không khí , sản xuất ra một luồng không khí mát mẻ và tươi mới

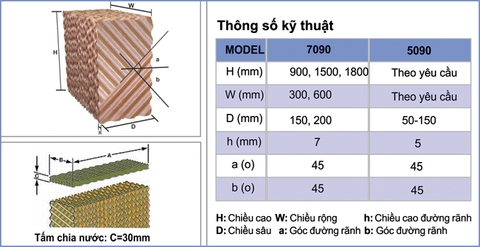

* Hình thông số kỹ thuật tấm làm mát cooling pad với các model 7090 và 5090:
- Kích thước tiêu chuẩn: H1800 x W600 x D150 mm (Cao x Rộng x Độ dầy)
Các thông số khác:
Các thông số khác:
H (mm) : Chiều cao của tấm cooling pad (1000, 1500, 1800, 2000)
W (mm) : Chiều rộng của tấm cooling pad (300, 600)
D (mm) : Độ dầy của tấm cooling pad (100, 150, 200)
h (mm) : Chiều cao của rãnh sóng cooling pad (7, 5)
α (o) : Góc nghiêng của lớp sóng (45)
β (o) : Góc nghiêng của lớp sóng (45)
Tấm chia nước: Tấm chia nước cooling pad như là một phần gắn kèm quan trọng cho mỗi tấm cooling pad, được sản xuất với các thành phần cấu tạo tương tự, nó có tác dụng điều chỉnh dòng nước và phân chia nước một cách đều đặn hơn, ngăn ngừa và hạn chế các giọt nước rơi rớt ra ngoài trong quá trình vận hành hệ thống. Thông số kích thước tấm chia nước xem hình ảnh trên:
4.2 Các màu sắc cơ bản của tấm cooling pad và tính năng:
Màu sắc tấm làm mát cooling pad:
Cooling pad tiêu chuẩn | Cooling pad chống rêu | Cooling pad xanh
Cooling pad tiêu chuẩn (Cooling pad màu nâu): Màu nâu, là loại thông dụng được ứng dụng nhiều nhất hiện nay.
Cooling pad chống rêu (Cooling pad đen): Với lớp sơn chuyên dụng màu đen trên một bề mặt, làm cho tấm cooling pad vững chắc hơn, dễ dàng cho nhu cầu vệ sinh bảo dưỡng tấm cooling pad sau quá trình sử dụng.
Cooling pad xanh: Cho màu sắc bắt mắt hơn, được ứng dụng nhiều cho trang trại và vườn cây nhà kính, vì màu sắc của chúng rất phù hợp để hòa quyện vào cảnh quan và môi trường trang trại xanh.
4.3 Các ứng dụng của tấm cooling Pad:
- Trong sinh hoạt: Là bộ phận không thể thiếu trong các quạt điều hòa.
- Trong các nghành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..
- Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..
- Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh, trang trại nông nghiệp, ...
- Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..
4.4 Đánh giá ưu điểm khi sử dụng tấm làm mát cooling pad tại Việt Nam
Tại Việt Nam, với đặc trưng khí hậu nhiệt đới nóng ẩm, nền nhiệt độ tương đối cao. Vì vậy, ứng dụng tấm cooling pad là một giải pháp hiệu quả hàng đầu. Ngoài tính năng giảm nhiệt độ, giảm nồng độ bụi bẩn và ô nhiễm trong không khí, tăng luồng không khí tươi mát, tăng năng suất, giảm phế phẩm. Ứng dụng tấm cooling pad trong thông gió còn là giải pháp mang lại hiệu quả kinh tế cao. Chi phí đầu tư và vận hành đều thấp hơn nhiều so với chi phí sử dụng máy lạnh và hệ thống thông gió cơ khí thông thường.
Nhiệt độ cao ảnh hưởng rất lớn đến sản xuất, nghiên cứu cho thấy khi nhiệt độ nhà xưởng lên đến 37oC: Năng suất lao động giảm đến 62%. Độ chính xác thao tác giảm đến 700% (theo: Evaporative Air-conditioning Handbook).
Với kết cấu sóng nghiêng hướng dòng chảy theo đường zig zag, tạo sự va đập liên tục của luồng không khí lưu thông, các bụi bẩn bám trên bề mặt sẽ bị cuốn trôi theo dòng nước. Do đó, tấm làm mát cooling pad về cơ bản có khả năng tự làm sạch và giảm nồng độ bụi bẩn, ô nhiễm.
Biểu đồ hiệu suất làm mát, giải nhiệt của tấm Cooling Pad:
Cooling pad 7090 Cooling pad 5090
Hiệu ứng "Wind Chill effect": là một hiệu ứng làm mát gia tăng trong hệ thống cooling pad. Khi có làn gió nhẹ thổi qua da người và làm bay hơi ấm trên da. Cơ thể của chúng ta luôn duy trì một nhiệt độ cơ thể gần 37oC. Tuy nhiên, không khí chuyển động sẽ giúp mang nhiệt ra khỏi cơ thể của bạn, để bạn cảm thấy mát hơn so với nhiệt độ thực tế. Hiệu ứng này, được gọi là "gió lạnh", sẽ có ý nghĩa hơn khi áp dụng thông gió cooling pad trong môi trường nhà xưởng.
4.5 Hướng dẫn sử dụng tấm Cooling Pad bền lâu
Để trái tim của máy hoạt động bền bỉ, người sử dụng lưu ý những hướng dẫn sử dụng sau:
Mỗi tháng, nên vệ sinh một lần để loại bỏ bụi, rong rêu, nấm mốc bám trên bề mặt tấm làm mát. Không sử dụng đến hóa chất tẩy rửa để làm sạch tấm, khi vệ sinh xong đem phơi khô rồi mới lắp vào máy. Đặt tấm làm mát phơi khô trên tầm cao, tránh trường hợp trẻ lấy làm đồ chơi.
Để hạn chế bụi bẩn và rong rêu nên trang bị thêm tấm lọc bụi, vi khuẩn bằng ion, giúp khử mùi, diệt khuẩn và đặc biệt là lọc bụi tốt hơn giúp không khí được thoáng mát và sạch hơn.
Ngoài ra còn có thể để khô tấm và dùng chổi mềm vệ sinh tấm.
Khi lắp đặt giá đỡ tấm làm mát chú ý đúng vị trí để máy hoạt động bình thường.
Máy đang hoạt động thì không được tháo rời hay di chuyển tấm Cooling Pad./.
